フッ素フリーコーティング
社会的な要求に応えるため、フッ素(PFAS)を使用していないコーティング材料を販売・開発しました。

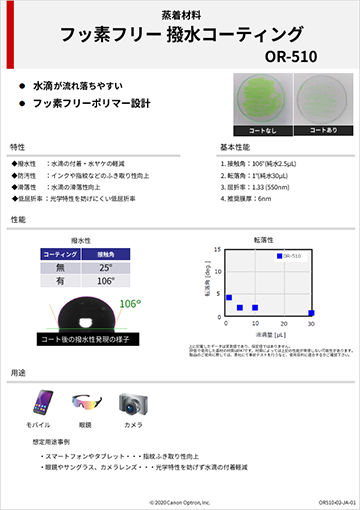

OR-510
特徴
撥水性 |
水滴の付着・水ヤケの軽減 |
防汚性 |
インク・指紋などの付着軽減 |
低屈折率 |
光学特性を妨げにくい低屈折率 |
プロセス |
SiO2に蒸着成膜することで最高性能発揮 |
成膜無
成膜有
基本性能
|
OR-510(ノンフッ素製品) |
OF-SR(フッ素系標準品) |
接触角(純水2.5μL) |
106° |
108° |
滑落角(液滴量30μL) |
1° |
8° |
屈折率 |
1.328 |
1.314 |
推奨膜厚 |
6nm |
10nm |
滑落角評価
滑落角測定方法 |
測定装置 |
接触角計 |
測定方法 |
接線法 |
使用液滴 |
純水:イオン交換水 |
キセノンウェザーメーター試験
促進耐候試験条件 |
試験装置 |
キセノンウェザーメーター |
相対湿度 |
50 [%Rh] |
試験時間 |
920 [時間] |
光源 |
キセノンアークランプ |
フィルター |
石英/♯275 |
放射照度 |
180 [W/m2] |
水噴霧サイクル |
120分間照射中に18分間噴霧 |
開発品
基本性能
|
開発品-03-001 |
開発品-01-001 |
OR-510 |
OF-SR |
PFAS(有機フッ素化合物の含有) |
無 |
無 |
無 |
有 |
接触角 [°] (2.5μL) |
純水 |
108 |
102 |
106 |
108 |
ヘキサデカン |
33 |
20 |
37 |
65 |
転落角 [°] 純水(30μL) |
3 |
20 |
1 |
8 |
動摩擦係数(測定条件:50g/cm2) |
0.15 |
0.40 |
0.10 |
0.24 |
表面自由エネルギー [mJ/m2] |
24.2 |
26.4 |
22.5 |
13.6 |
摩耗後の純水接触角 [°](1kg/cm2 1000回) |
92 |
101 |
10°以下 |
107 |
耐摩耗性評価
摩耗試験条件 |
基板種類 |
BK-7 |
摩耗材 |
スチールウール |
荷重[g] |
1000 |
スピード[cycle/min] |
60 |
摩耗距離[mm] |
10 |
|
開発品-03-001 |
開発品-01-001 |
OR-510 |
OF-SR |
初期接触角 [°] |
108 |
102 |
106 |
108 |
防汚性評価
開発品-03-001 |
開発品-01-001 |
OR-510 |
OF-SR |
 |
 |
 |
 |
製品・開発品についてご要望,ご質問等がございましたら,お気軽にお問い合わせ下さい。
