撥水・撥油コーティング　SURFCLEAR

撥水・撥油コーティングとは

表面に付着した水や油をはじく特性のこと
効果：汚れ付着軽減、ふき取り性向上、キズ防止など

タイプ別特徴

SURFCLEAR 100

水滴が流れ落ちやすい
指紋や油汚れが簡単にふき取れる
キズがつきにくい

SURFCLEAR 100

NEW SURFCLEAR 300

屋外でも安定した撥水・撥油性能を発揮
塩害による劣化も大幅に低減
酸やアルカリなどの薬品にも強い

SURFCLEAR 300

共通特徴

撥水性 水滴の付着・水ヤケの軽減
防汚性 指紋などの付着軽減・ふき取り性向上・性能長期持続
傷防止性 滑り性向上による傷発生率の軽減
防食性 金属表面の腐食を軽減
低屈折率 光学特性を妨げにくい低屈折率
プロセス SiO2上に蒸着成膜することで最高性能発揮
製品外観

製品外観

基本性能

  SURFCLEAR 100 SURFCLEAR 300
接触角
（純水2.5μL）		 117° 115°
滑落角
（純水30μL）		 2° 7°
屈折率 1.328 1.298
推奨膜厚 16nm 10nm
AR+AF膜の分光特性(反射率/両面研磨基板)

SURFCLEAR 100は
細かい液滴でも滑落性が高い

滑落角測定方法
測定装置 接触角計
測定方法 接線法
使用液滴 純水：イオン交換水

耐久性評価

AR+AF膜の分光特性(反射率/両面研磨基板)

SURFCLEAR 300は
厳しい環境下でも性能を維持

促進耐候試験条件
試験装置 キセノンウェザーメーター
相対湿度 50 [%Rh]
試験時間 920 [時間](2年相当)
光源 キセノンアークランプ
フィルター 石英／♯２７５
放射照度 180 [W/m2]
水噴霧サイクル 120分間照射中に18分間噴霧
AR+AF膜の分光特性(反射率/両面研磨基板)

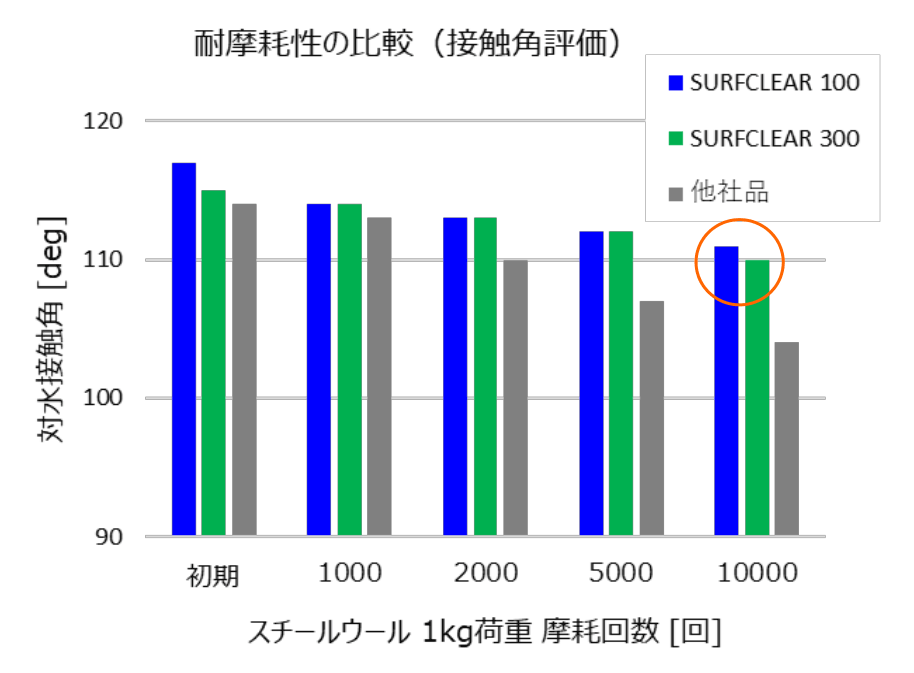

SURFCLEARシリーズは、
高い耐摩耗性を発揮

磨耗試験条件
磨耗材料 スチールウール#0000
荷重[g] 1000
スピード[cycle/min] 60
磨耗距離[mm] 15

用途

想定用途

想定用途

SURFCLEAR 300

  • サングラスやゴーグル・・・光学特性を妨げず指紋ふき取り性向上
  • 車載カメラやミラー・・・水滴の付着・水ヤケの軽減
  • スマートウォッチやワイヤレスイヤホンなどウエアラブル端末・・・汚れのふき取り性向上
  • デジタルサイネージなどタッチパネル・・・屋外使用での滑り性維持による傷発生の軽減
  • 防犯カメラやドアホン・・・屋外使用での防汚性維持でメンテナンス軽減

SURFCLEAR 100

  • スマートフォンやタブレット・・・滑り性向上による操作性アップ、指紋ふき取り性向上
  • 時計・ゲーム機・・・滑り性向上による傷発生の軽減
  • 眼鏡やサングラス、カメラレンズ・・・光学特性を妨げず水滴の付着軽減
  • ディスプレイ・・・指紋など油汚れの付着軽減

成膜事例

反射防止+防汚コーティングの成膜事例を紹介します。

  1. OS-50, SiO2(E), SURFCLEAR 100
  2. OH-14, SiO2(E), SURFCLEAR 100
  3. 脱ガスNb2O5, SiO2(E), SURFCLEAR 100

パンフレットダウンロード（PDF）
